什么是空氣質量傳感器：

空氣質量傳感器主要應用于各種空氣凈化裝置和小家電產品，對VOC、氨氣、硫化物等各種污染源都有極高的靈敏度，產品響應時間快，工作穩定，價格便宜。

產品型號：TGS2602

簡單介紹日本原裝進口半導體空氣質量傳感器TGS2602:

廣泛應用于* 空氣清新機控制* 通風控制* 空氣質量監測*VOC監視器* 氣味監視器 。

空氣質量傳感器TGS2602對低濃度氣味的氣體具有很高的靈敏度，這樣還可以對辦公室與家庭環境中的廢棄物所產生的氨、硫化氫等氣體進行檢測。該傳感器還對木材精加工與建材產品中的VOC揮發性氣體如甲苯有很高的靈敏度。由于實現了小型化，加熱器電流僅需56mA，外殼采用標準的TO-5金屬封裝。

空氣質量傳感器TGS2602特點：

* 對VOC與氣味有高靈敏度
* 低功耗
* 對污染空氣有高靈敏度
* 使用壽命長
* 應用電路簡單
* 體積小

空氣質量傳感器TGS2602靈敏度特性：

下圖所示為典型的靈敏度特性曲線，均在我公司的標準 試驗條件下（參見背面）測出。
縱坐標表示傳感器電阻比 Rs/Ro ， Rs 與 R o 的定義如下：
Rs = 各種濃度氣體中的傳感器電阻值
Ro = 清潔空氣中的傳感器電阻值

空氣質量傳感器TGS2602溫濕度特性：

下圖所示為受溫度、濕度影響的典型特性曲線。
縱坐標表示傳感器電阻比 Rs/Ro ， Rs 與 R o 的定義如下：
Rs = 傳感器在清潔空氣中各種溫/濕度下的電阻值
Ro = 傳感器在清潔空氣中， 溫/濕度為 20°C / 65% R.H. 時的電阻值

FSM-A-003空氣質量傳感器模塊原理：

型號: FSM-A-003

品名: 空氣質量檢測模塊

實驗氣體氫氣FSM-A-003型空氣質量檢測模塊使用

一、概述

FSM-A-003 型空氣質量檢測模塊，是我公司為使用 TGS2602傳感器桌位檢測空氣質量的用戶提供的一種快捷的檢測測試模塊， 它可以節省用戶對傳感器的了解，單片機開發等繁雜工作，被廣泛應用在空氣質量檢測及控制領域。
根據空氣質量可輸出 1、 空氣清潔 2、 輕度污染 3、 中度污染 4、 重度污染 （四級）狀態，并可以通過演示對應的 1、綠色 2、黃色 3、橙色 4、紅色 LED 燈（四級）狀態顯示。

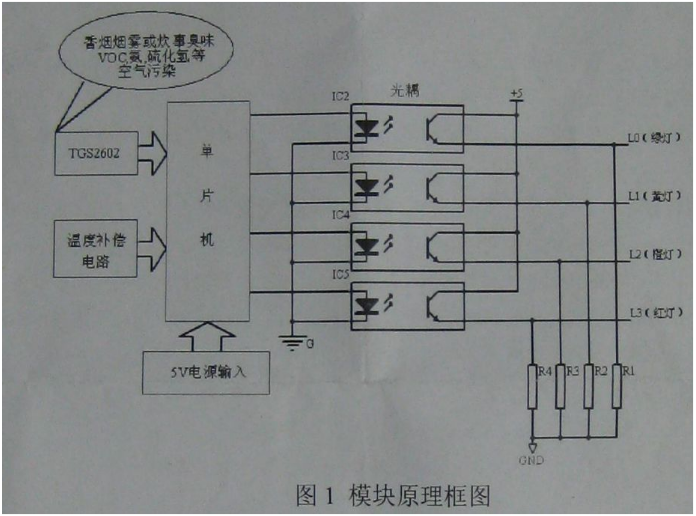

二、空氣質量檢測模塊?FSM-A-003工作原理

根據 TGS2602 傳感器對 VOC、氨氣、硫化氫等空氣污染進行檢測，通過單片機對傳感器、溫度等信號處理并判斷污染等級，對應污染等級產生高電平輸出，實現對空氣質量的檢測及控制功能

三、空氣質量檢測模塊?FSM-A-003用途

本模塊能廣泛用于下述空氣質量檢測及自動控制領域：
1、空氣清新機 2、空調 3、換氣扇 4、空氣質量檢測器 5、其它

四、日本FIGARO 空氣質量檢測模塊?FSM-A-003 參數：

五、空氣質量檢測模塊?FSM-A-003工作模式

1 、上電 3 分鐘

FSM-A-003 MAIN 運行指示燈閃亮 ， 模塊處于 TGS2602 傳感器上電穩定階段 ， 此階段不進行信號的采集和空氣質量的判斷。

2 、正常運行

模塊上電約三分鐘后 ， FSM-A-003 MAIN 運行指示燈常亮 ， 模塊開始正常工作 ， 將上電 3 分鐘后采集的傳感器值 ， 作為清潔空氣的基準值 ， 進行污染等級的 判斷 。 沒 125ms 采集一次傳感器信號 ， 每 1S 將 8 次采集的平均值作為一次取樣 值送入單片機，進行空氣質量的污染判斷。

污染等級用下述 4 級表示，具體含義如下：

3 、基準值更新

為保持模塊的高靈敏度，每 10 分鐘更新一次清潔空氣基準

4 、飽和運轉

在空氣污染狀態下 ， 使室內的空氣清新又兩種方法 ： 一種是用室外的空氣通風 ， 第二種是把室內的污濁空氣通過過濾裝置進行過濾 。 如果采用第二種方法使室內 的空氣清新 ， 雖然能用過濾器進行脫臭 ， 但是不能過濾污染空氣中的氫氣 ， 傳感 器仍對其進行檢測 ， 此種情況下 ， 模塊對空氣質量的檢測并不能變?yōu)榍鍧?， 這種 狀態稱為飽和狀態。

為避免飽和狀態 ， 模塊對空氣質量的判斷與實際人體感覺的不符合性 ， 在此狀 態下，軟件加入附加程序。在空氣質量輕度污染，重度污染，重度污染時， 每 3S 進行一次飽和判斷，每 3min 進行一次 飽和重置判斷 ， 如在 30min 內每次飽和判斷條件都滿足 ， 且每次飽和重置判斷條 件都不滿足，就將此次采集的值作為清潔空氣的基準值，進行污染等級的判斷 。 如在 30min 內 ， 飽和判斷條件不滿足或飽和重置條件均不滿足 ， 則跳出飽和運轉 模式。

六、 空氣質量檢測模塊FSM-A-003 PDF資料下載： http://www.isweek.cn/Uploads/20170628/595360bf82127.pdf
