工采網代理的國產MS2358是帶有采樣速率 8kHz-96kHz 的立體聲音頻模數轉換器，適合于面向消費者的專業音頻系統。MS2358通過使用增強型雙位Δ-∑技術來實現其高精度的特點。MS2358支持單端的模擬輸入，所以不需要外部器件，非常適合用于像DTV,DVR和AV接收器的系統。

通過上拉電阻、下拉電阻或數字IC的GPIO來控制芯片的MD0和MD1引腳，來選擇其工作模式。MS2358支持256fs、384fs和512fs作為系統時鐘。fs是音頻采樣頻率，系統時鐘的輸入引腳是SCKI。

ADC有一個數字高通濾波器來消除直流失調。高通濾波器的截止點是1.0Hz(@fs = 48kHz)并

且隨著其采樣頻率(fs)而擴展。在初始化期間兩個通道的ADC數字數據輸出被置為二進制的補碼“0”。在初始化結束之后ADC的輸出漸漸對應輸入信號(穩定大約需要群延時的時間)。

MS2358需要特別小心電源和地的排布。另外如果VCC和VDD分開，它們的上電順序并不是關鍵。MS2358的AGND和DGND一定要連接在同一個模擬地上。系統的模擬地和數字地應該被連在一起，并且要靠近印刷電路板地的供電處。退耦電容應該盡可能的靠近MS2358，小的陶瓷電容應該靠最近。

模擬電壓輸入范圍是由VCC設置，VREF是50%的VCC。一個2.2uF 電容貼在VREF引腳。為了避免帶入MS2358不需要的耦合，所有信號特別是時鐘應該遠離VREF引腳。

ADC輸入是單端而且內部通過20kΩ電阻偏置在共模電壓(50%*VCC)(典型@fs=48kHz)。輸入信號范圍隨著電源電壓擴張，正常情況為0.6*VCC Vpp(典型)。ADC輸出數據格式是二進制的補碼。內部高通濾波器消除直流失調電壓。

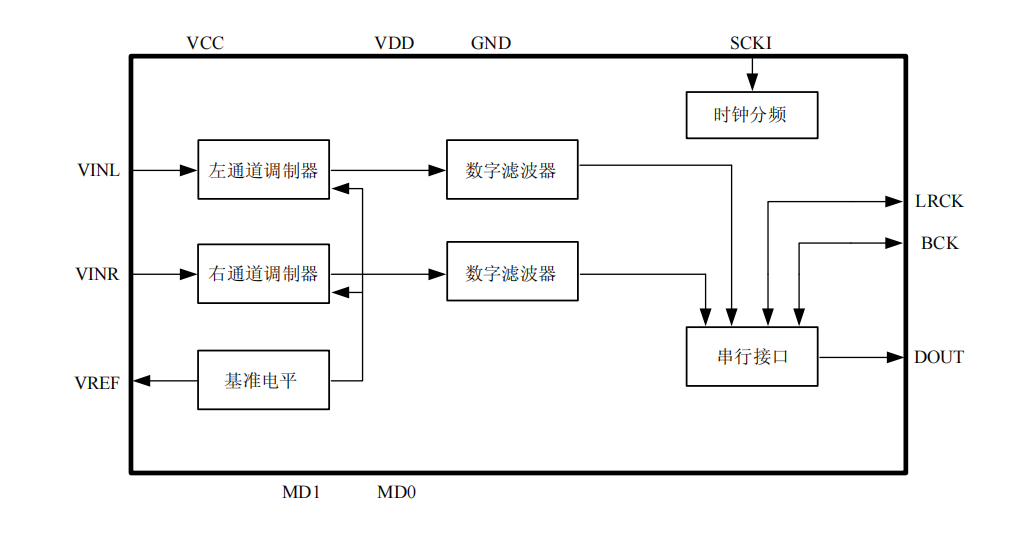

內部框圖：

ADC芯片 - MS2358的特性：

線性相位抗混疊數字濾波器

單端輸入

帶失調電壓消除的數字高通濾波器

信噪失真比：85dB

動態范圍：95dB

信噪比: 95dB

采樣速率：8kHZ到96kHz

主時鐘：

-256fs/384fs/512fs (8kHz ~ 48kHz)

-256fs/384fs (48kHz ~ 96kHz)

主機/從機模式

音頻接口：I2S

電源：4.5~5.5V模擬，2.7~5.5V數字

溫度范圍?-20-85℃

DFN12封裝

音頻芯片 - MS2358的應用：

DVD錄音機

數字TV

CD錄音機

在國產ADC芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產ADC芯片的技術應用，請登錄工采網官網進行咨詢。
