工采網代理的霍爾電流傳感器 - AH810是一款單片可編程霍爾效應線性傳感器，采用新BCD工藝生產，內部包含了高靈敏度霍爾傳感器、高精度霍爾溫度補償單元、霍爾信號預放大器、振蕩器、動態失調消除電路和放大器輸出模塊，可為客戶提供更為有效的AC/DC電流檢測方案，廣泛適用于通信類、工業類及消費類電子設備。

AH810采用過流保護高帶寬動態偏移抵消技術，在無磁場的情況下，靜態輸出可選50%VCC或者2.5V固定值。內部集成的動態失調消除電路使IC的靈敏度不受外界壓力和IC封裝應力的影響。

AH810輸出電壓與施加的磁場強度成正比，用戶可以在電源管腳上編程來調整芯片靈敏度和靜態(零場)輸出電壓，從而在最終應用中提高產品性能。

AH810靜態輸出電壓可調范圍2.5V±0.2V或50%VCC，輸出靈敏度可調范圍1.66～29.3mV/Gs。

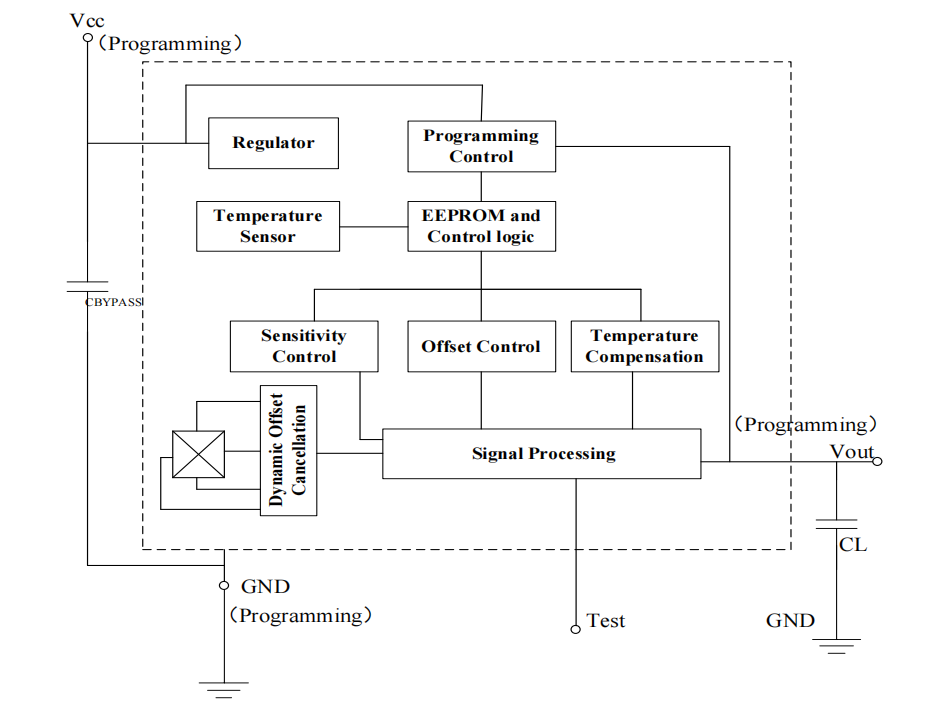

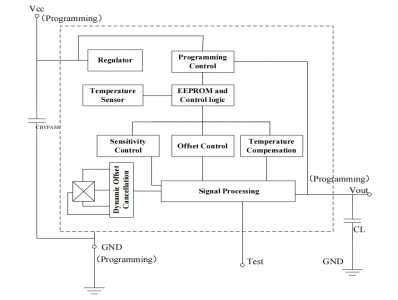

功能框圖：

霍爾傳感器?- AH810的特性：

單片可編程

精度（典型值）：±1mV@25℃

高線性度：±0.1%@25℃

高帶寬：120kHz

輸出響應時間：4μs（典型值）

工作范圍內穩定度：1.5%@25℃～150℃；1%@-40℃～25℃

50%VCC輸出或者固定2.5V輸出

低噪聲模擬信號通路

抗干擾能力強

抗機械應力強，磁場參數不受外界壓力而偏移

ESD(HBM)：5kV

工作溫度：-40℃～150℃

通過RoHS認證：（EU）2015/863

霍爾芯片?- AH810的應用領域：

逆變器電流檢測

電機相位電流檢測（電機控制）

光伏逆變器

蓄電池負載檢測系統

電流互感器

開關電源

過載保護裝置

國產霍爾電流傳感器-AH810廣泛適用于通信類、工業類及消費類電子設備等領域；并且能提供可靠的解決方案！了解更多關于AH700的信息可登錄工采網聯系“在線客服”
