壓電薄膜傳感器是一種無源可產生電信號的傳感器，應用于多種領域，同時作為一種動態應變類的傳感器，應用于人體皮膚表面或植入人體內部作為生命體征信號監測有很好的效果。線目前來說主要應用于體外測試，考慮到材料親膚性。也有一些薄膜元件靈敏到足以隔著外套探測出人體脈搏。本文將著重介紹幾種壓電薄膜在生命特征監護和聽診器方面的典型應用。
壓電薄膜學名叫壓電聚偏氟乙烯 PVDF 高分子膜 當你拉伸或彎曲一片壓電薄膜，薄膜上下電極表面之間就會產生一個電信號（電荷或電壓），并且同拉伸或彎曲的形變成比例。一般的壓電材料都對壓力敏感，但對于壓電薄膜來說，在縱向施加一個很小的力時，橫向上會產生很大的應力，而如果對薄膜大面積施加同樣的力時，產生的應力會小很多。因此，壓電薄膜對動態應力非常敏感，28μm厚的 PVDF 的靈敏度典型值為10 ~ 15mV /微應變（長度的百萬分率變化）。?如圖：

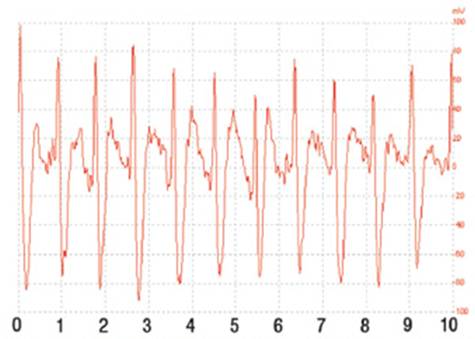

圖 1壓電薄膜傳感器取得脈搏信號圖
壓電薄膜很薄，質輕，非常柔軟，可以無源工作，因此可以廣泛應用于醫用傳感器，尤其是需要探測細微的信號時。顯然，該材料的特點在供電受限的情況下尤為突出（在某些結構中，甚至還可以產生少量的能量）。而且壓電薄膜極其耐用，可以經受數百萬次的彎曲和振動。
應用方面:

聽診器

很多電子聽診器都采用了壓電薄膜作為傳感器元件，因為它耐用，靈敏度高，帶寬范圍寬。在該應用中，傳感器元件通常都封裝在傳統的金屬聽診頭中，因為傳感器需要與身體形成“作用力”。一旦動態的壓力信號轉換成電信號，就可以有選擇性的過濾或放大、作為音頻信號回放、運用更復雜的運算方法判斷出具體的狀況、或傳輸?shù)竭h(yuǎn)程基站進行進一步?分析存儲等。
深圳工采網提供的CM-01B式壓電薄膜傳感器

它采用金屬化塑料封裝，接觸性麥克風 ，有著40V/mm的超高靈敏度，8~2200Hz的寬頻范圍，專為電子聽診器而準備！

生命體征監測
用壓電薄膜的動態應變片特性，可以輕松的將壓電薄膜直接固定在人體皮膚上（例如手腕內側）。精量電子—美國MEAS傳感器的產品型號1001777是一款通用傳感器，傳感器的一側涂有壓力敏感膠。但這款膠未經生物兼容性認證，在短期試驗中可以將3M9842（聚亞安酯膠帶）固定在皮膚上，再將壓電薄膜傳感器粘貼在3M 膠帶上。

圖2壓電薄膜元件DT系列
深圳工采網提供的DT系列壓電薄膜傳感器
此元件是銀墨絲印電極的矩形壓電薄膜元件，有很多不同的尺寸和厚度可供選擇。DT系列薄膜元件每微米的應變產生超過10毫伏的電壓信號，比箔金屬應變片的電壓輸出高大約60dB。電容與元件面積成正比例，與元件厚度成反比例。
壓電薄膜之所以既能探測非常微小的物理信號又能感受到大幅度的活動，是因為PVDF膜的壓電響應在相當大的動態范圍內都是線性的（大約14個數量級）。多數情況下，只要能明顯區分目標信號和噪聲的帶寬，細小的目標信號都可以通過過濾器采集到。
類似的傳感器已在睡眠紊亂研究中用于探測胸部、腿部、眼部肌肉和皮膚的運動。另外，傳感器可以通過探測肌肉（例如拇指和食指之間的肌肉）對電擊的反應作為檢驗麻醉效果的指示器（神經肌肉傳導）。
