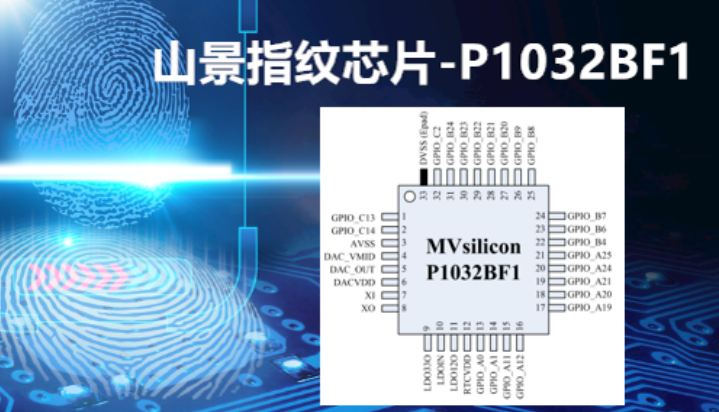

由工采電子代理的指紋芯片 - P1032BF1是一款基于ARM Cortex-M3的單片機，專為Wi-Fi /藍牙通信控制而設計；能夠實現指紋的圖像采集、特征提取、特征比對，可應用于智能鎖；支持大型程序代碼和擁有大型嵌入式SRAM，也可用于一般的MCU應用。

指紋芯片的優勢在于其高度準確和安全性。指紋作為一種生物特征，每個人的指紋紋理都是獨一無二的，幾乎不會出現相同的情況，因此具有較高的辨識性。

P1032BF1為濕敏感元器件；濕氣敏感等級為3級，支持3.3V至5V電源；采用QFN32-5x5mm封裝；嵌入式POR、LVD、WDG,32.768KHz振蕩器用于系統鎖相環和RTC,1到30MHz時鐘輸入系統鎖相環,內部48MHz工廠裁剪RC。

所有的gpio都可以用作外部中斷引腳。對于每個模塊，在任何給定的時間內都只能激活一個端口組。

對于以下模塊，有兩種場景：

場景1中，信號總線可以單獨激活，如僅使用UART_TX或UART_RX。

場景2中，在任何給定的時間內，只能將一個端口分配給信號總線，例如，UART_RX可以分配給GPIO_B[6]或GPIO_A[1]。

該指紋識別芯片支持通過USB1端口升級flash固件，這需要GPIO_B4作為升級的觸發器IO。

P1032BF1是一個CMOS設備。輸入信號上的浮動電平導致設備運行不穩定，電流消耗異常。上拉或下拉電阻應適當用于輸入或雙向引腳。

指紋芯片 - P1032BF1特點：

核心：ARM Cortex-M3，較大頻率為96MHz

嵌入式8M位閃存，用于程序代碼和數據存儲

128K字節存儲器

嵌入式LDO，支持從3.3V到5V的電源

嵌入式POR、LVD、WDG

32.768系統PLL和RTC用的68 KHz振蕩器

系統PLL的1到30MHz時鐘輸入

1至30MHz時鐘輸入系統鎖相環

內部48MHz工廠修整RC

低功耗:睡眠、深度睡眠模式、為RTC和176Byte備份寄存器提供獨立電源

帶音量控制的音頻DAC

5通道12位SAR ADC

調試模式:Serial Wire Debug(SWD)

具備中斷能力的22個I/O端口

上海山景在指紋芯片領域深耕多年，技術以及產品方面已經很完善，如果想了解更多指紋芯片的技術應用資料，請登錄工采網官網進行咨詢。
