常用的觸摸芯片是采用電容效應，當人體接近會加大電容，從而改變?cè)姓袷庮l率或者改變RC電路的充放電時間等。簡單來說就是靠感應電流來觸摸,電阻是感應壓力來觸摸。如今觸摸感應芯片已經被越來越多的被應用在家電和工業產品中，用于取代傳統的機械按鍵和簿膜按鍵。由于觸摸感應按鍵使得控制面板更時尚且具有更長的壽命，因此電容式觸摸芯片越來越被受歡迎。在多種技術中，電容式觸摸感應技術已經成為觸摸感應技術的主流。

電容式觸摸芯片?-?GTX301L是觸控產品之一傳感器系列；可以進行電容檢測有1個通道下發動機運行。由于低功率發動機，各種電池供電的應用程序可以增加產品的使用時間。也基于現有的GreenTouch3TM引擎技術，可靠性可以保證對各種噪音和環境的變化。

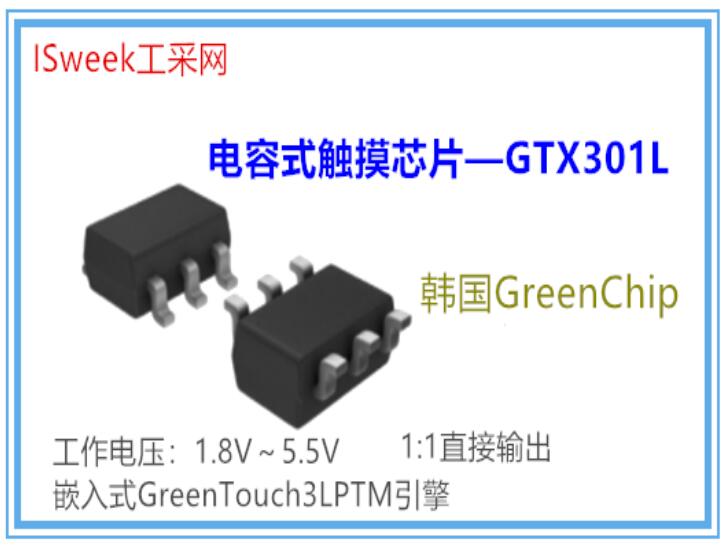

由工采網代理的綠芯GTX301L是一款單通道電容式觸摸芯片；該芯片專為取代傳統按鍵而設計，芯片內部集成高效完善的觸摸檢測算法；內建穩壓電路, 提供穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求。

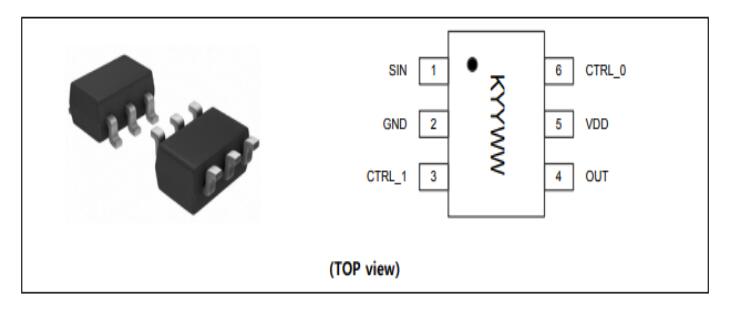

PACKAGE INFORMATION

電容式觸摸芯片GTX301L特性：

1）1通道cap，傳感輸入

2）嵌入式GreenTouch3LPTM引擎

3）1:1直接輸出

4）供電電壓范圍寬:1.8V ~ 5.5V

5）包類型SOT23-6L (2.92x1.60x1.10, e=0.95)DFN-6L (2.00x2.00x0.75, e=0.65)

6）通過無鉛認證

7）模擬補償電路；嵌入式數字噪聲濾波器

8）智能靈敏度校準；低功率增強器

9）激活低/高功能；擁有切換功能

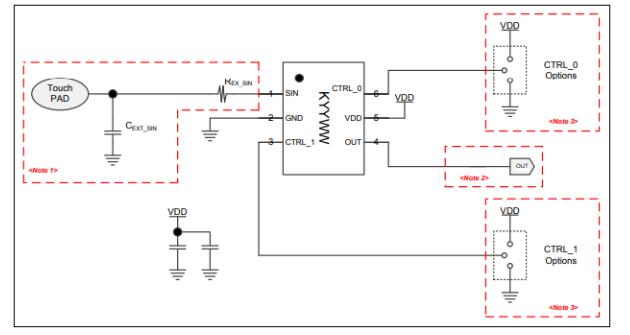

EXAMPLE CIRCUIT (SOT23-6L PACKAGE)

應用范圍：

多鑰匙應用—門鎖、遙控器等

便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等

多媒體設備-數碼相框，家庭影院系統等。

韓國GreenChip電容式觸摸芯片具備超強抗干擾、高靈敏性能，在門鎖應用中可以面對戶外的極低、炎熱溫度，還有天氣的變化，而不受影響。在智能汽車普及的現在，家里具備充電樁的，還能抵抗住特斯拉線圈產生的電磁輻射，符合國家強電測試標注，能過高壓測試，能過注入電流測試，效果十分明顯。更多觸摸芯片技術應用，請登錄工采網進行咨詢。
