本電源模塊是65W單一C界面，其輸出電壓由協議IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等電壓輸出，使用QR/DCM反馳式電路架構于輸出20V重載時可達93%效率及功率密度可達1.5W/cm3，本系統采用同系列控制單晶片：QR一次側控制IC驅動MTC D-mode GaN FET(MGZ31N65-650V)、二次側同步整流控制IC及PD3.0協議IC)可達到較佳匹配。

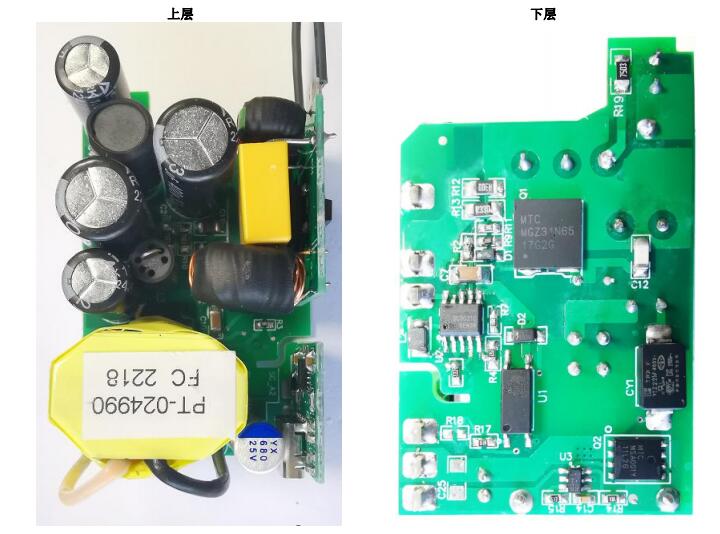

PCB 布局圖:

圖片來源：由供應商提供

GaN/氮化鎵作為第三代半導體材料經常被用在PD快充里面；氮化鎵（GaN）擁有極高的穩定性，將GaN用于充電器的整流管后，能降低開關損耗和驅動損耗，提升開關頻率，附帶地降低廢熱的產生，進而減小元器件的體積同時能提高效率。

EMI濾波器(EMI小板) :

為了符合CISPR22B/EN55022的標準，需設計合適的濾波電路，例如共模電感(LM1/LM2)、X電容(CX1)、Y電容(CY1)、濾波電感(L1)且配合電流較佳回路達到較好的EMI效果，EMI小板設計主要是降低電磁干擾。

USB PD3.0 (協議小板) :

協議小板主要是采用協議芯片SC2151A設計，其由受電端發出電壓需求給協議IC后，控制主板改變輸出電壓，本協議必需符合 PD3.0之協議。

本協議芯片支持

-支援 DFP / UFP / DRP USB PD 3.0

-內鍵PD 3.0協議

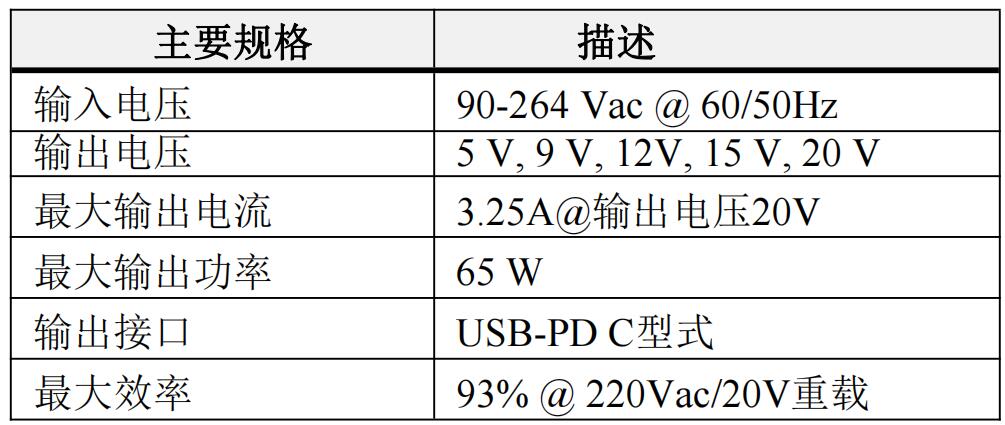

本報告內容包括65W1C電氣規格、線路圖、BOM、主變壓器設計參數、線路布局，是效能量測及EMI測試結果。

優勢:

返馳式谷底偵測減少開關損失

輕載Burst Mode增加效率

較佳效能可達93%

空載損耗低于50mW

控制IC可支持頻率高達160 kHz

系統頻率有Jitter降低EMI干擾

控制IC可直接驅動GaN

進階保護功能如下：

(1) VDD過電壓及欠電壓保護

(2) 導通時較大峰值電流保護

(3) 輸出過電壓保護

(4) 輸出短路保護

可輸出65W功率

該快充電源廣泛應用于：電源適配器、LED照明驅動器、LCD顯示器電源、帶充電界面排插等領域。
