一、產品概述
目前，城市市政管道危險氣體積累過多，化糞池易燃易爆氣體泄漏風險，化工、石油、燃氣等企業排污比較嚴重，地下管網易發生危險氣體濃度超標，大量溢出時，會使人中毒，甚至會引發爆炸，超標的危害氣體會影響到人員身體健康，給人民的生命及財產帶來巨大損失。
管網有害氣體在線監控系統是一款安裝在市政綜合管道，用來自動監測地下管網有害氣體的智能化環境監測設備，主要由監控傳感器、數據采集傳輸系統、供電系統三部分組成。
系統綜合集成了物聯網技術、移動通信技術、數據倉庫技術、自動化控制等先進技術，提供了對各種市政管網氣體進行信息自動采集、在線視頻、動態監測、實時監控管理、輔助決策和應急處置管理等功能。
二、系統功能優勢
● 基于國際先進的“3C+S”（Computer-計算機、Communication-通訊、Control-控制、Sensor-傳感器）之上的監控和數據采集系統。
● 設備外殼采用工程級材料，防水、防腐蝕、防爆，堅固耐用，可長期穩定運行；
● 監測設備對安裝空間的要求低，并且易于固定；
● 超限預警，實時指標值超過設定的警戒線后立即預警；
● 系統探頭采用高性能進口芯片，耐高溫，高濕環境不受物質交叉干擾，測值更準確；
● 數據采集終端配備多種數據接口，采用工業級低功耗高性能嵌入式處理器，用戶可自行設置氣體傳感器報警上下限，也可實現遠程監控、管理；
● 配套云平臺，實時監測數據圖形化地顯示在系統界面上，便于觀察和監控。
● 氣體監測參數可自由組合。
三、應用場景
市政地下管道、環境治理、化工、石油、燃氣等企業排污及輸送管道、城市化糞池、智慧城市建設監測等…
一氧化碳（CO）：
|
測量氣體 |
一氧化碳/CO |
檢測原理 |
電化學 |
|
測量范圍 |
0-500.0ppm |
響應時間 |
<30S |
|
采樣精度 |
±2%FS |
工作溫度 |
10~95%RH ( 非凝結 ) |
|
重復性 |
±1%FS |
長期漂移 |
≤1%FS/ 年 |
|
工作溫度 |
-20~50℃ |
預熱時間 |
30S |
|
存貯溫度 |
-20~50℃ |
工作氣壓 |
86kpa~106kpa |
|
工作電流 |
≤50mA |
質保期 |
一年 |
|
安裝方式 |
7 腳拔插式 |
外殼材質 |
鋁合金 |
硫化氫（H2S）：
|
測量氣體 |
硫化氫/H2S |
檢測原理 |
電化學 |
|
測量范圍 |
0-100.00ppm |
響應時間 |
<30S |
|
采樣精度 |
±2%FS |
工作溫度 |
10~95%RH ( 非凝結 ) |
|
重復性 |
±1%FS |
長期漂移 |
≤1%FS/ 年 |
|
工作溫度 |
-20~50℃ |
預熱時間 |
30S |
|
存貯溫度 |
-20~50℃ |
工作氣壓 |
86kpa~106kpa |
|
工作電流 |
≤50mA |
質保期 |
一年 |
|
安裝方式 |
7 腳拔插式 |
外殼材質 |
鋁合金 |
氨氣（NH3）：
|
測量氣體 |
氨氣/NH3 |
檢測原理 |
電化學 |
|
測量范圍 |
0-100.0ppm |
響應時間 |
<30S |
|
采樣精度 |
±2%FS |
工作溫度 |
10~95%RH ( 非凝結 ) |
|
重復性 |
±1%FS |
長期漂移 |
≤1%FS/ 年 |
|
工作溫度 |
-20~50℃ |
預熱時間 |
30S |
|
存貯溫度 |
-20~50℃ |
工作氣壓 |
86kpa~106kpa |
|
工作電流 |
≤50mA |
質保期 |
一年 |
|
安裝方式 |
7 腳拔插式 |
外殼材質 |
鋁合金 |
氧氣（O2）：
|
測量氣體 |
氧氣/O2 |
檢測原理 |
電化學 |
|
測量范圍 |
0-30.0%Vol |
響應時間 |
<30S |
|
采樣精度 |
±2%FS |
工作溫度 |
10~95%RH ( 非凝結 ) |
|
重復性 |
±1%FS |
長期漂移 |
≤1%FS/ 年 |
|
工作溫度 |
-20~50℃ |
預熱時間 |
30S |
|
存貯溫度 |
-20~50℃ |
工作氣壓 |
86kpa~106kpa |
|
工作電流 |
≤50mA |
質保期 |
一年 |
|
安裝方式 |
7 腳拔插式 |
外殼材質 |
鋁合金 |
五、安裝方式

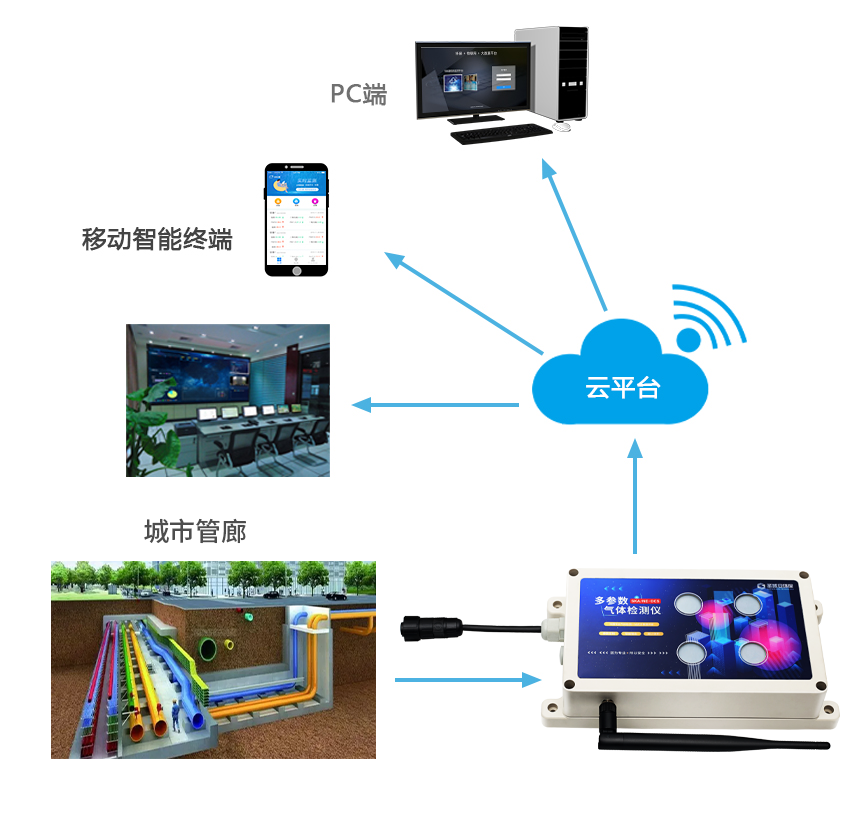

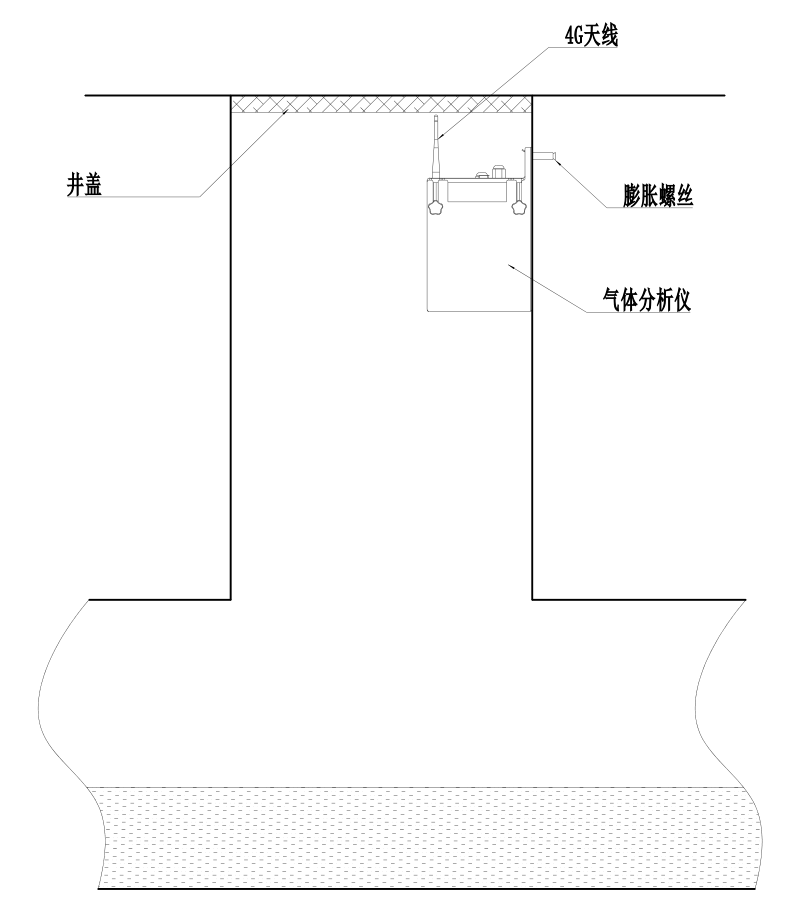

考慮到監測設備對地下管網監測惡劣環境的適應性和安裝維護的便捷性，監測主要采用如下圖所示安裝方式。
?

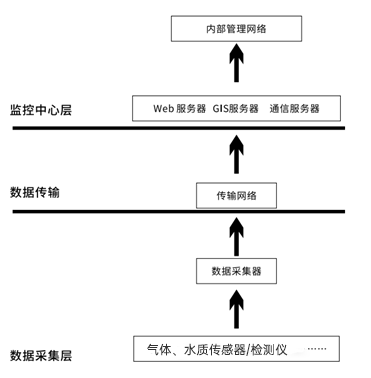

六、系統架構
七、應用價值
（1）科學管理監測數據，完善應用數據中心。
改善傳統地下管網監測數據記錄分散、不統一、不完整的局面，采用物聯網信息化的管理手段對監測數據進行管理，建立應用數據中心，為地下管網業務應用、數據共享、決策分析打下結實的數據基礎。
（2）提高工作效率，輔助管理決策。
通過對地下管網重要指標的實時監測，指導工作人員的日常水質檢測、官網檢修等工作，杜絕憑個人經驗做判斷依據的現象，提高人員的工作效率；及時準確的提供管網運行信息，為相關管理者進行科學決策提供事實依據。
（3）地下管網氣體濃度分析和評估。
通過分析復雜管網的網絡結構、上下游關系，為管理者準確了解管網的結構特征以及氣體污染成因提供依據，發現地下管網系統中的薄弱環節和區域，為地下管網系統的改擴建及管理提供支持。
（4）輔助地下管網系統規劃設計。
利用監測得到的海量歷史數據，通過計算機技術建立管網運行模型進行分析，以便發現當前排水系統運行設計的不足和瓶頸，為未來排水系統的科學、合理、有據的規劃提供技術手段。
（5）提高地下管網系統應急事件處置能力。
通過對管網危險氣體數據的實時監測，能夠迅速找出當前管網運行出現的問題，杜絕危險氣體超標發生事故，實現管理中心針對應急事件的快速反應、快速診斷、快速行動。
（6）為打造智慧城市奠定基礎。
構建智能城市地下管網監管系統，保證水質安全，通過監控中心小時監測城市水質狀況，對污染規律進行系統分析，及時整改相應的排水管道，盡量避免城市黑臭水。及時排查和解決管道堵塞、管道老化、工業區超標排放等問題，為打造智能城市打好堅實的基礎。

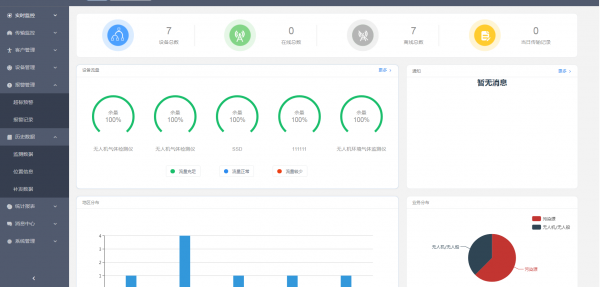

八、監控平臺
● 報警管理（智能預警、及時防控、降低生產風險、精準作業）
監控終端匯聚、過濾傳感器上報的數據，當某一項數據超過閾值時，監控終端就會立即上報告警信息到監控中心，監控中心收到告警信息后實時轉發給相關管理人員的手機。
●智慧運維：

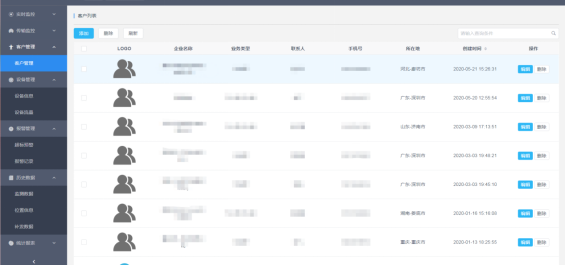

（客戶管理）

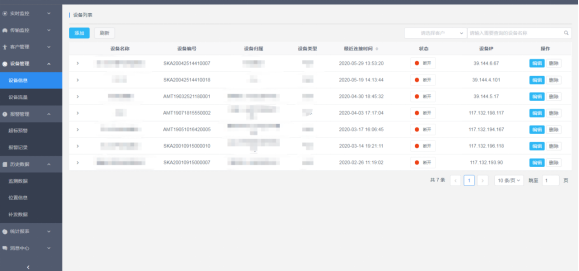

（設備管理）
針對不同的設備分配不同的設備ID，設備型號信息、位置信息、工作狀態信息等都會存儲在云服務器中。云平臺接收水質傳感器采集的數據，用戶可以通過數據模板對數據進行查看、編輯等操作。
●數據查詢、導出

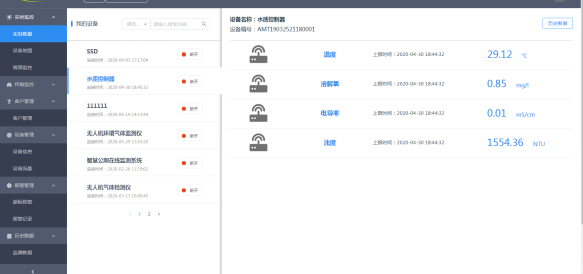

（實時數據）

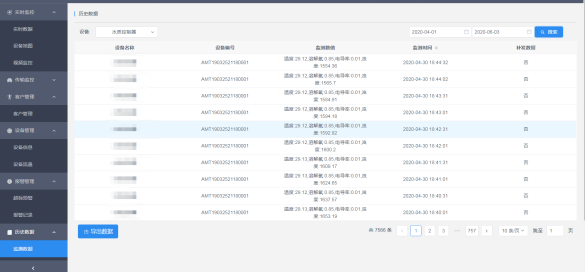

（歷史數據）
（數據圖表）
通過對大量基礎數據按照系統設定的規則進行智能化分析，獲得用戶需要的不同類型的報表、列表以及圖形；提供相關工作人員對外發布信息的處理和審核。

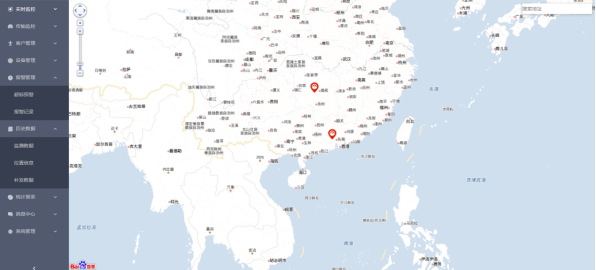

●可視化地圖展示
采用GIS引擎，實現城市區域管網的地理數據展示，提供基本的地圖顯示、站點導航、預警信息、實時數據等功能。

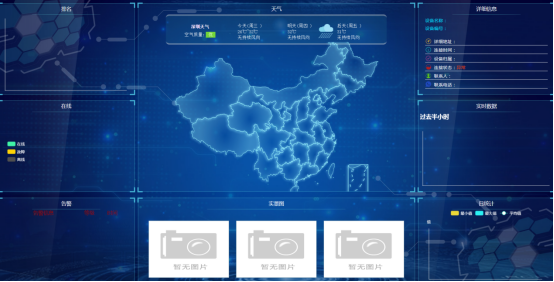

●監控大屏
實時繪制城市地下管網氣體污染趨勢圖，實現氣體信息的監測數據展示與管理，為掌握各管網口安全信息，科學制定解決措施，實現災害預警。
