綜合管廊環境與設備監控系統是按照《城市綜合管廊工程技術規范》（GB50838-2015）中綜合管廊監控與報警系統的要求，在地下綜合管廊環境布設各種傳感器和多通道數據采集單元，實現對綜合管廊環境中有毒有害氣體濃度、可燃?xì)怏w濃度、環境溫濕度、集水坑水位等數據進行實時在線采集，通過多通道數據采集單元進行在線監測、預警、上傳至統一管理平臺，通過多通道區域控制單元實現對現場排風機、水泵、電氣設備等進行就地自動、就地手動或遠程控制。

系統特點

建設要求

綜合管廊環境監控系統實現對綜合管廊環境監測、綜合管廊環境告警，實現對綜合管廊設備監控，根據艙室布置管道類型不同，設計安裝的環境監測設備不同。

1.每個防火分區綜合管溝內每隔1OOm均設有一套環境探測儀，監測參數包括CO(一氧化碳)、CH4(甲烷)、O2?(氧氣)、H2S（硫化氫）、NO2（二氧化氮）、SO2（二氧化硫）、溫度和濕度。風機設備由溝內的溫濕度、氧氣濃度、有害氣體濃度、火災警情控制。氣體類探測器安裝在管廊內人員出入口和通風口處。

2.每個防火分區集水坑設置一個投入式液位計，液位信號通過RS485總線方式傳入多通道數據采集單元。

3.每個多通道區域控制單元可控制8臺電機啟停，結合MDCU形成控制系統進行自動和遠程排水泵控制、風機控制、照明控制燈。

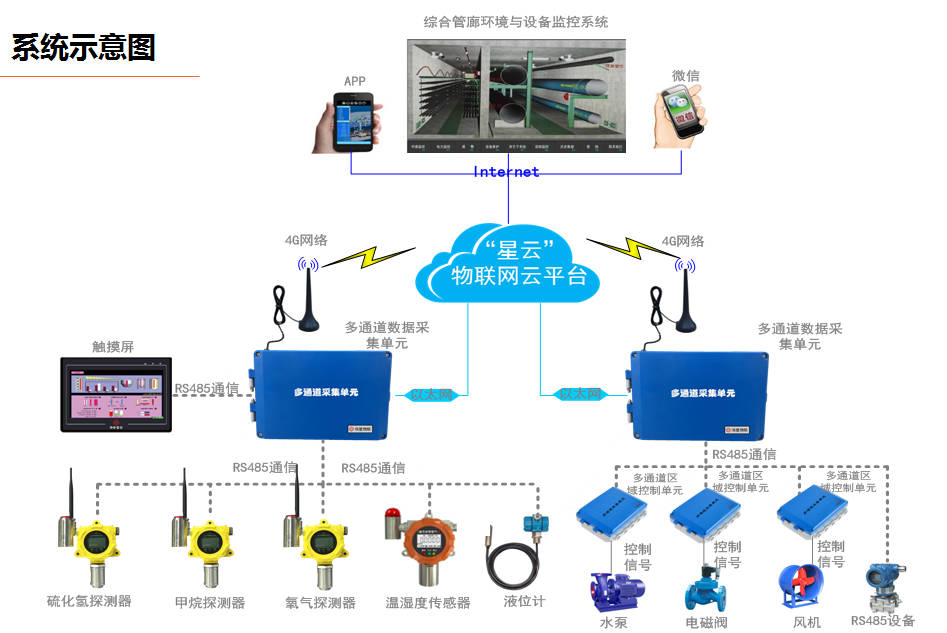

系統示意圖

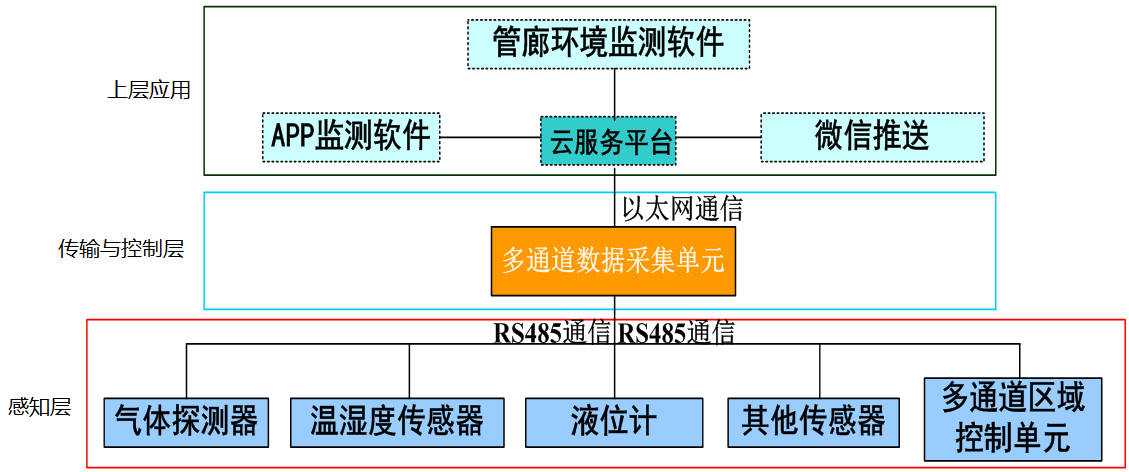

系統主要由感知層、傳輸與控制層、上層應用組成。

系統功能

1.監測告警

實現對綜合管廊環境溫濕度監測、告警。

實現對綜合管廊環境中有毒氣體、可燃?xì)怏w監測、氧氣濃度監測、告警。

實現對綜合管廊環境中集水坑液位監測、告警。

實現對綜合管廊內其他系統報警信號采集、監測、告警。

2.聯動控制

實現對綜合管廊內排風機啟停控制、聯動控制。

實現對綜合管廊內潛水泵啟停控制、聯動控制。

實現對綜合管廊內照明配電進行開關控制。

實現對綜合管廊內其他系統報警控制信號采集監控。

系統中監測有毒氣體、氧氣濃度、可燃?xì)怏w、溫濕度、液位的傳感器：
