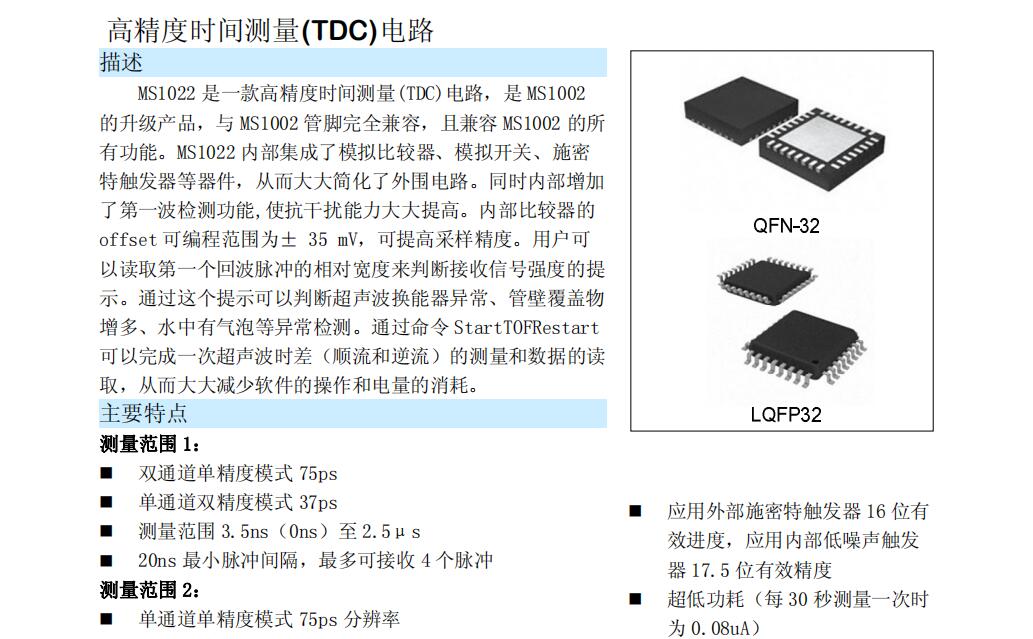

工采網代理的國產品牌Ruimeng?TECHNOLOGY推出的高精度時間測量芯片 -?MS1022是一款高精度時間測量(TDC)電路，是MS1002的升級產品，與MS1002管腳完全兼容，且兼容MS1002的所有功能。MS1022內部集成了模擬比較器、模擬開關、施密特觸發器等器件，從而大大簡化了外圍電路。同時內部增加了第一波檢測功能,使抗干擾能力大大提高。內部比較器的offset可編程范圍為±35mV，可提高采樣精度。用戶可以讀取第一個回波脈沖的相對寬度來判斷接收信號強度的提示。通過這個提示可以判斷超聲波換能器異常、管壁覆蓋物增多、水中有氣泡等異常檢測。通過命令StartTOFRestart可以完成一次超聲波時差（順流和逆流）的測量和數據的讀取，從而大大減少軟件的操作和電量的消耗。
測量范圍1：
◆雙通道單精度模式75ps
◆單通道雙精度模式37ps
◆測量范圍3.5ns（0ns）至2.5μs
◆20ns小脈沖間隔，可接收4個脈沖
■測量范圍2：
◆單通道單精度模式75ps分辨率
◆雙精度模式37ps，四精度模式19ps的分辨率
◆測量范圍500ns至4ms（4M高速時鐘下）
◆可測量3個脈沖,并可自動處理3個數據
■模擬輸入電路：
◆斬波穩定低漂移比較器,具有可編程偏移電壓,±35mV
◆第一波檢測
◆可測量第一波的脈沖寬度
◆內部集成用于輸入選擇的模擬開關
◆外部電路僅需要2個電阻和2個電容
■溫度測量單元：
◆2個或4個溫度傳感器，PT500/PT1000或更高
◆內部集成施密特觸發器
◆應用外部施密特觸發器16位有效進度，應用內部低噪聲觸發器17.5位有效精度
◆超低功耗（每30秒測量一次時為0.08uA）
■特殊功能：
◆脈沖發生器，可生成127個脈沖
◆上升或/和下降沿觸發測量
◆高精度的STOP屏蔽窗口
◆低功耗32K振蕩器（500nA）
◆7×32位的EEPROM
■綜述：
◆4線SPI通信接口
◆工作電壓2.5V至3.6V
◆工作溫度-40°C至+125°C
◆QFN32/LQFP32封裝
