TI（德州儀器）推出的溫度傳感器TMP117目前已廣泛應用于在各領域的可穿戴產品中，伴隨著國產器件替代的熱潮，工采網代理的國產接觸式高精度溫度傳感芯片?- M117可以進行完全兼容替代，封裝都一樣，不用修改電路板。
M117是高精度數字模擬混合信號溫度傳感芯片。M117為體溫芯片，高測溫精度為+28°C 到+43°C 范圍±0.1℃；用戶無需進行校準。

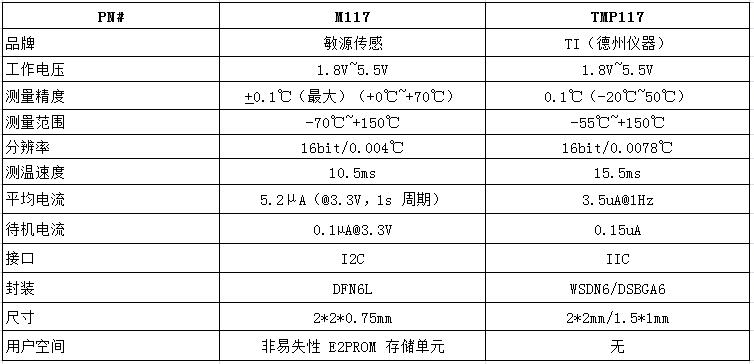

溫度芯片感溫原理基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。M117在功能上可以完全兼容替代TI的TMP117溫度傳感器。如下圖所示為兩款產品的性能對比：
通過上述表格中兩款產品參數的對比，我們可以看到：
1、兩款產品具有同樣的1.8V-5.5V工作電壓，均可以達到±0.1℃的測量精度，同時敏源傳感還可提供定制區間的高精度產品，M117具有更高的測量范圍，可以達到–70℃~+150℃溫度區間。
2、M117溫度傳感芯片的測量速度性能要優于TMP117，可以提供更快的測量。
3、在功耗上，1Hz采樣情況下，M117溫度傳感芯片功耗略高，但是待機電流更低一些，可以為穿戴設備產品提供更長的使用時間。
4、M117溫度傳感芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，在產品設計時可提供更多的功能，相比于TMP117并無內置存儲單元。

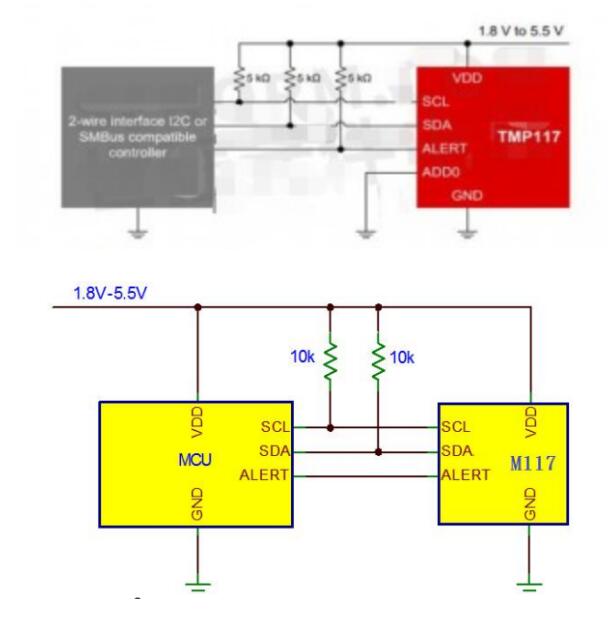

如下圖所示為兩款產品的典型應用電路圖：
從上述典型硬件電路可以看到，M117溫度傳感芯片支持?jǐn)?shù)字 I2C 通信接口、測溫?cái)?shù)據內存訪問、功能配置等均可通過數字協議指令實現，電路設計更加簡單，并且還可以節省一些MCU的硬件資源。所以，對于便攜式的可穿戴產品，M117在功能上完全可以滿足替代要求，并且成本更有優勢。
