熱力公司在采暖季之前會給用戶安裝室內溫控器以及樓層管道間安裝閥控器來保證冬季室內供暖溫度可調節。室內溫控器與閥控器配套使用，當用戶覺得家里溫度低就可以調節室內溫控器溫度，調節后室內溫控器與樓層間的閥控器通過無線進行通信，調節閥控器閥門開度，保證供熱效果。本篇文章介紹下溫控器的溫度傳感器芯片以及無線通信方案。

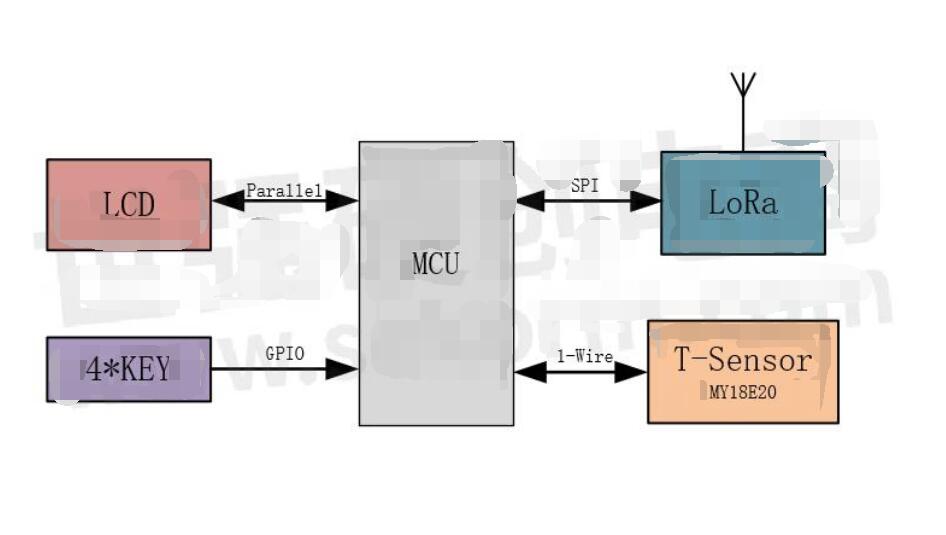

溫控器使用2節5號干電池串聯（3V）供電。溫控器可設定溫度范圍為14~26℃，精度控制在0.5℃。溫控器由LCD顯示屏，按鍵、溫度傳感器、無線通信模塊等組成。框圖如下：

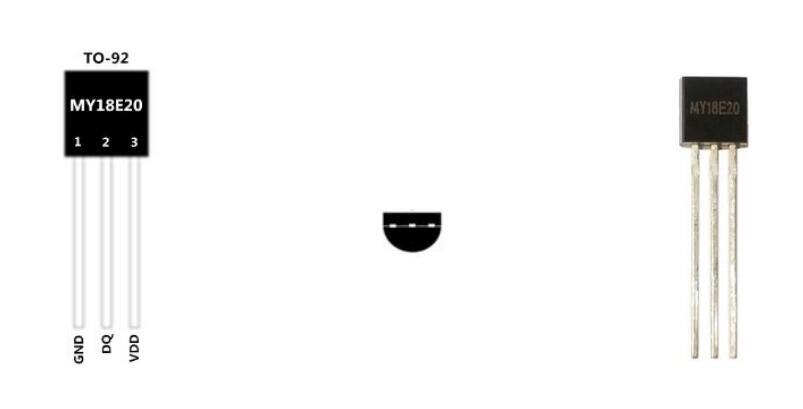

工采網代理的數字溫度傳感器芯片 - MY18E20可滿足溫度使用場景。MY18E20是一款低功耗的高精度數字單總線溫度傳感芯片。供電電壓范圍是1.8V-5.5V，工作范圍-55°C到+125°C且在-10°C到+85°C范圍內精度0.5°C，典型待機電流0.2μA@5V ，測溫峰值功耗0.3mA@5V，測溫平均電流5.4μA（@5V，1s 周期）從參數來看功耗很低非常適合電池供電場合。使用單總線進行通信，使用非常簡單且節約MCU GPIO引腳數量。對于溫控器需要使用并行口接LCD屏（占用很多GPIO）的這種單總線的溫度傳感器非常適合。下圖是MY18E20 TO-92S封裝圖:

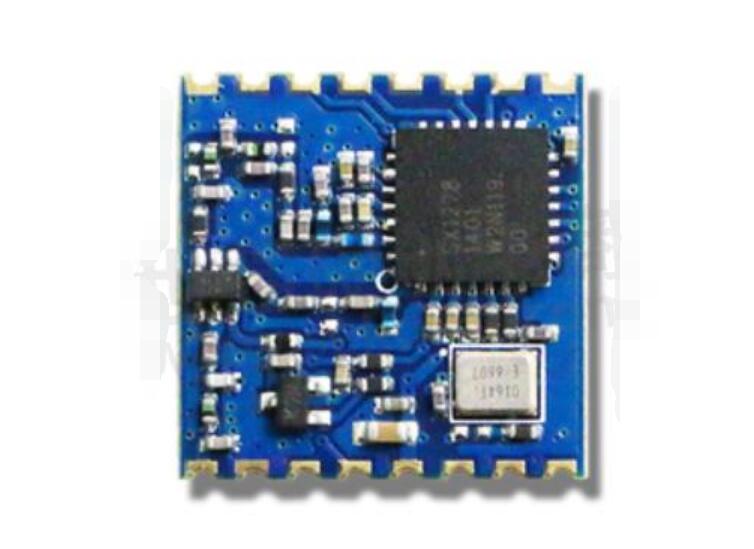

通信模組可使用駿曄科技lora模組DL-RTS1278。該模組體積小巧只有16x16x2?mm，供電電壓范圍為1.8V-3.7V。模組采用了LoRa?TM擴頻調制跳頻技術，靈敏度高達-139dBm?@LoraBW=125KHz_SF=12_CR=4/5，高靈敏度非常適用于與樓層管道閥控器與用戶溫控器之間（需要穿多堵墻）的通信。其頻率范圍多種可選433/470/868/915?MHz?(可定制137-1020?MHZ)，輸出功率20?dBm，休眠電流<?200?nA，低休眠電流也非常適合電池供電場合。下圖是DL-RTS1278圖片：

綜上所述，MY18E20溫度傳感器配合DL-RTS1278 LoRa模組，可實現室內溫控器精準調溫控制。
