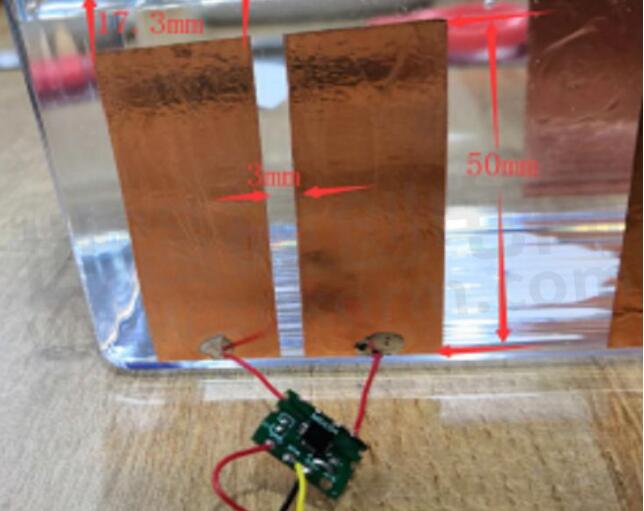

工采網代理的電容式傳感芯片 - MDC04外接的感應電極可以貼在容器外表面安裝，具有結構設計維護簡單的優點，成為液位檢測的優選，效果如下圖所示。

普通的水位監測已大規模應用，但是油類液體具有掛壁效應嚴重介電常數偏小的缺點，實際的油位檢測使用電容式方案的產品目前還較少。今天就給大家介紹一個潤滑油油位檢測的成功案例，簡要分析電容式液位檢測需要考慮的因素有哪些，以及國產高精度數字電容傳感芯片 - MDC04的性能和優勢。

1、介電常數：

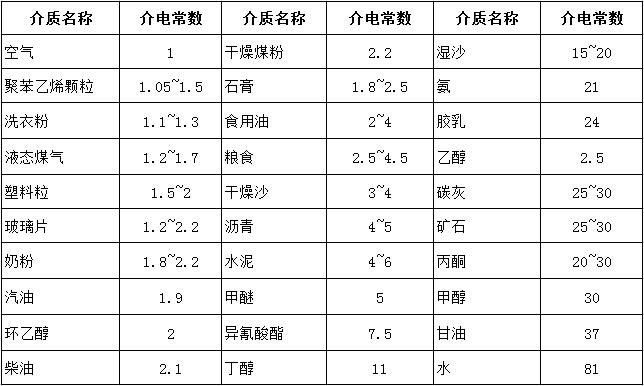

介電常數越大，液位變化時靈敏度越高，常用材料的介電常數如下表所示。水的介電常數達到81，這也是為什么水位檢測效果很好的原因。潤滑油主要成分油脂的介電常數并不大，只有5左右，但是該項目采用的潤滑油中含水量較高，容值變化能達到檢測要求。如果大家需要檢測的油體中水分和金屬雜質較少的話，電容方案不太推薦。

2、掛壁效應：

油類物質黏性較大，會貼在容器壁影響測量，行業稱為掛壁效應。掛壁效應越大，檢測時間越長，需要快速測量的油位檢測電容式也不太合適。潤滑油消耗慢，而且該項目晃動很小，所以掛壁效應對檢測結果影響不大。

3、容器壁材質和安裝結構：

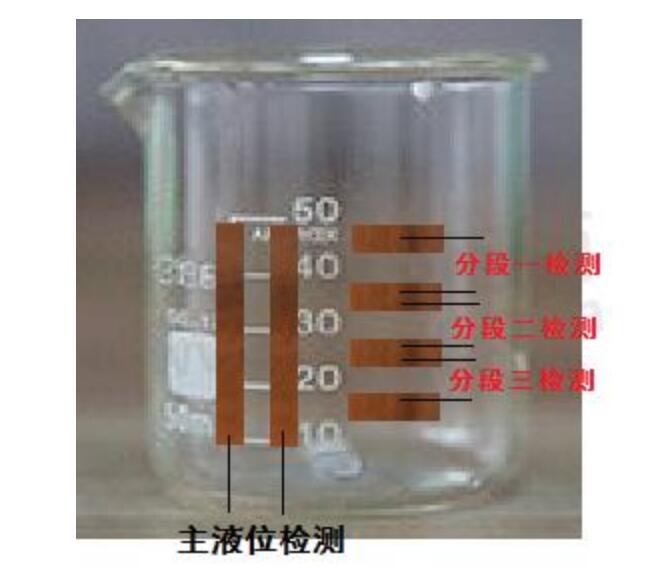

首先容器壁必須為塑料等非金屬材質，這很容易理解。經典的安裝結構如第一幅圖所示，得到一個線性的連續液位。因?yàn)镸DC04支持四路電容檢測，可以增加三路橫向電極，容值超過閾值后作為關鍵液位的檢測，四路檢測值可以互相作為補充抗干擾，具體圖示如下。
