低壓差分傳輸接口芯片 - MS90C031是一款低功耗、高數據傳輸率的四通道CMOS差分LVDS信號總線驅動芯片，其支持的數據接收率超過155.5Mbps（77.7MHz）。MS90C031將接TTL/CMOS輸入信號，轉換成低壓（350mV）的差分輸出信號。芯片驅動器還支持三態輸出功能，可以用來關斷輸出驅動級，通過關斷輸出電流可以得到11mW的靜態功耗。芯片還具有掉電關斷功能，當VCC開路時，LVDS輸出呈高阻態，此功能可以在掉電時保持LVDS總線上較小負載。

MS90C031總線驅動器和總線接收器（MS90C032）為高速點對點接口芯片應用提供了一種新的方式。

主要特點：

·?大于155.5Mbps（77.7MHz）開關速率

·?掉電時LVDS輸出高阻態

·?±350mV差分輸出信號

·?低功耗

·?較大400ps通道傳輸延時差（5V，25℃）

·?較大3.5ns傳輸延時

·?工業級溫度應用范圍

·?與DS26C31，MB571（PECL）和41LG（PECL）兼容

·?與ANSI/TIA/EIA-644 LVDS標準兼容

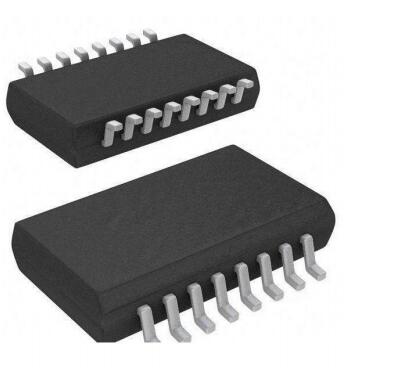

·?SOP16封裝

應用：

·?平板顯示接口

·?高速數據通信

·?監控攝像機

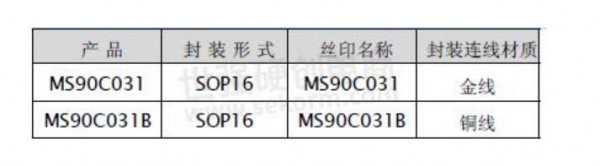

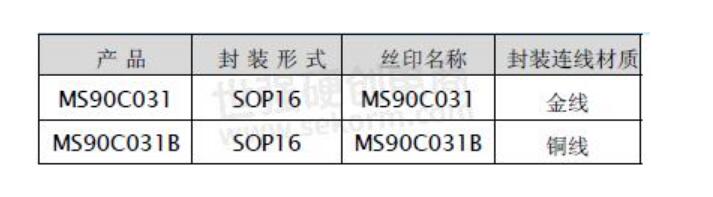

產品規格分類：

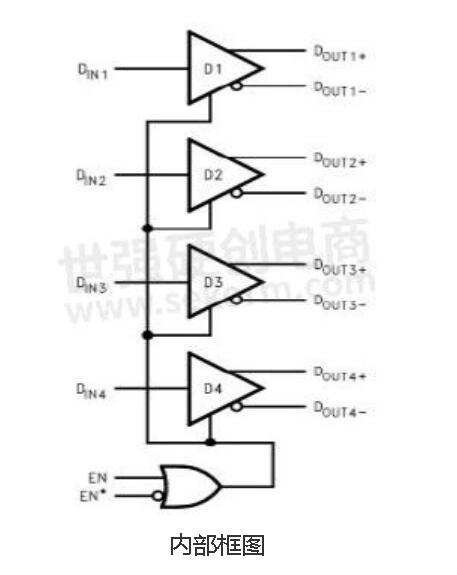

內部框圖：
