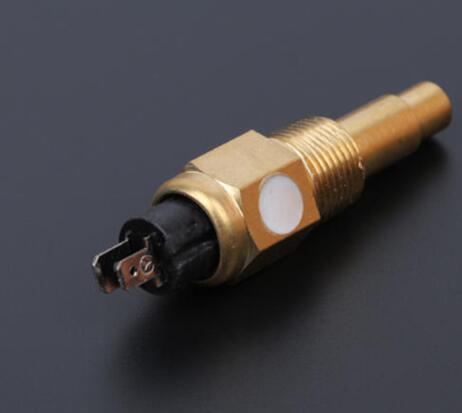

嚴格的講水溫探頭分為兩大類。無論是哪種它的內部結構均為熱敏電阻，它的阻值是在275歐姆至6500歐姆之間。而且是溫度越低阻值越高，溫度越高阻值越低。

第一類水溫探頭的作用較為簡單就是通過它的內部阻值變化來達到通過傳感器的電阻變化來改變通過的電流變化來驅動水溫表的變化，間接的告訴人們發動機的工作溫度。

第二類水溫探頭從結構上講沒有什么變化，但它的作用是向發動機控制單元提供一個溫度變化的模擬量信號。它的供電電壓是由控制單元提供的5V電源，返回控制單元的信號為1.3V-3.8V的線性變化信號。主要作用是告訴發動機控制單元的溫度有多少。反過來講它的信號對于控制單元及其重要。主要是發動機在不同的工作溫度下有不同的工作方法。例如：在86度以下發動機要比正常溫度多噴10%的油料，目的是為了讓發動機快速升溫以減少發動機的低溫磨損。而溫度升到86度以上后又要讓發動機少噴點兒油，要讓溫度再生的慢點兒。所以它的作用是很重要的。如果他要是有了問題，向發動機控制單元提供了錯誤的信號，例如在熱車時提供了發動機低溫信號你的車是否就的多噴點兒油，所以就顯得有點廢油啦。

但這兩種水溫探頭它們是工作在不同的電壓條件下的，供水溫表用的傳感器是12V的，而供發動機控制單元用的是5V的，所以它們是不能夠互換的。況且它們的插頭形狀本身就不一樣。要區別它們很簡單前者的插頭內只有一根導線，而后者供發動機控制單元使用的插頭內有兩根導線。大家可別弄錯喲。

容器內的水位傳感器，將感受到的水位信號傳送到控制器，控制器內的計算機將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差的性質，向給水電動閥發出"開""關"的指令，保證容器達到設定水位。進水程序完成后，溫控部份的計算機向供給熱媒的電動閥發出"開"的指令，于是系統開始對容器內的水進行加熱。到設定溫度時。控制器才發出關閥的命令、切斷熱源，系統進入保溫狀態。程序編制過程中，確保系統在沒有達到安全水位的情況下，控制熱源的電動調節閥不開閥，從而避免了熱量的損失與事故的發生。

水溫探頭的作用是把冷卻水溫度轉換為電信號，輸入ECU后有：

1、修正噴油量；當?shù)蜏貢r(shí)增加噴油量。

2、修正點火提前角；低溫時增大點火提前角，高溫時，為防止爆燃，推遲。

3、影響怠速控制閥；低溫時ECU根據水溫傳感信號控制怠速控制閥動作，提高速轉。

4、影響EGR閥。

熱敏電阻式水溫表由熱敏電阻式水溫傳感器和雙金屬片組成。這其中，熱敏電阻是水溫信息的 發送件，雙金屬片電熱絲為接收件，二者串聯。發送件即水溫傳感器安裝在水道中與冷卻水接觸，當水溫低 時，熱敏電阻值高，在回路中電流較小，電阻絲的發熱量小，雙金屬片稍有彎曲，指示針在低溫區。當水溫高時，熱敏電阻值小，通過回路的電流較大，電阻絲的發熱量較大，雙金屬片彎曲變形較大，指示 針指向高溫區。

推薦一款應用在水溫探頭中的溫濕度傳感器，由工采網從國外引進的高質量高精度數字輸出溫度傳感器 - SMT172，SMT172是一款新的超低功耗，高精度數字輸出溫度傳感器。它的性能世界領先，使用方便，測量溫度范圍寬。它是一款單晶硅集成電路，應用了新的設計原理，采用了高精度的單溫度點校準，在10°C至100°C范圍內精度達到±0.25°C。SMT172 的工作電壓范圍是 2.7 伏至 5.5 伏，3.3 伏時連續工作狀態下耗電電流為 60 微安， 測量速度可高達每秒 4000 個有效讀數（室溫） 。極低的測量噪聲使得這款傳感器成為能效較高的溫度傳感器(每測量?jī)H消耗0.36 微焦?fàn)柲芰?。SMT172 的輸出是脈沖寬度調節信號，其占空比正比于被測溫度。這使得此溫度傳感器可以直接與微處理器接口，無須額外的模數轉換電路。目前，即便低價微處理器一般都擁有高頻計時器，可以快速而準確地讀取脈沖信號的時間間隔，從而得到占空比信息。對于用戶來講可以很快地完成從開發到進入市場的步驟。
