熱導式氣體傳感器組件MTCS2601傳感原理

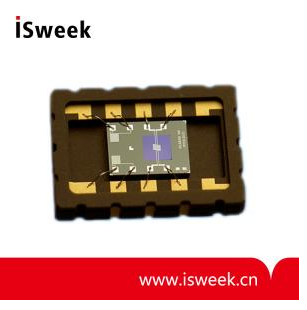

傳感膜和 MTCS 傳感器的硅晶片上裝有兩個金屬集成薄膜電阻器，分別用作傳感元件和溫度傳感器。操作這種微型傳感器所需的功率通常為 2mW，使得這種類型的傳感器特別可以在低功率下操作。 氣體的熱導率/擴散率改變了傳感電阻器的溫度。 輸出信號與氣體濃度成線性而沒有飽和效應，并且與流量無關。

瑞士Neroxis提供氣體和壓力傳感器、預校準模塊和在線探針，以覆蓋環境和工業控制領域的多種應用。深圳工采網代理Neroxis全線產品，包括傳感器，模塊，在線探頭等。其關鍵優勢如下：

• 傳感器的微型化
• 適用于便攜式儀器的傳感器和模塊的低能耗
• 提供可直接并入原始設備制造商設備的溫度、濕度和壓力補償預校準模塊

氣體微熱導率傳感器（MTCS）的工作原理依賴于熱流量從位于絕緣介質膜上的加熱電阻器轉移到裝置的冷部分。熱流直接取決于氣體的傳導率。其原理是在室溫下測量設備加熱部分和“冷”部分的信號。

基于MTCS2601的高速響應氫氣傳感器模塊

這款微型 OEM 模塊可作為裸板模塊隨時安裝使用，它集成了堅固的 硅 微 機械熱導率 傳 感 器（MTCS2601）和溫度補償功能。可選地，可以在模塊 上 集 成 相 對 濕 度 傳 感 器（ SHT21 ） 和 壓 力 傳 感 器（MS5803-01BA）。可以在模塊上選配相對濕度傳感器（SHT21）和壓力傳感器（MS5803-01BA）。芯片上集成了熱導率傳感器，其原理使空氣中的小型 H2 測量/警報系統具有低功耗和長期穩定性。在 Flash MTP 微控制器中下載具有所選參數的特定固件，可以修改滿量程范圍和測量速率。

熱導式氣體傳感器MTCS2601參數特點：

H2測量范圍0-28000PPM，精度為500PPM，響應速度T90<1S

熱導式氣體傳感器MTCS2601應用

熱導式氣體傳感器MTCS2601 可用于很多種應用。由于不同應用的規格不同，Neroxis 為 MTCS2601 開發了一種可在多種條件下工作的模塊。

Neroxis 針對每種使用條件（H2、溫度、相對濕度和壓力的范圍；背景氣體）提供了優化的校準程序，以便更經濟地獲得所需的H2 精度。

基于熱導式氣體傳感器MTCS2601的MGSM 模塊可用于以下應用：

? ?家庭自動化和工業環境中的?H2 安全警報

? ?生產（電解）與儲存（燃料箱、電池）中的?H2 安全

? ?運輸工業（汽車、卡車、巴士、飛機與船舶）中的?H2 燃料安全

? ?發電廠中的?H2 燃料安全與監控

用于燃料電池的微型?H2 傳感器

可以按需向 OEM 要求帶有 ATEX 模塊的版本：考慮到產品認證，必須仔細驗證這種方法。
